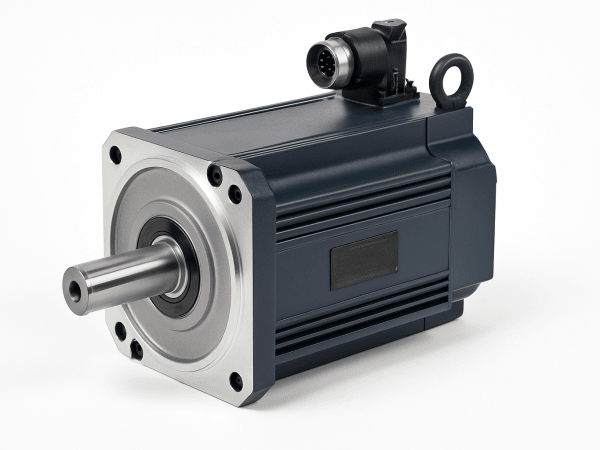

Ремонт старых сервоприводов: есть ли смысл восстанавливать оборудование

Старый сервопривод на производстве похож на опытного артиста за кулисами: он уже видел перегрузки, пыль, скачки напряжения и десятки срочных заказов, но все еще может держать темп. Когда станок начинает дергаться, терять точность или уходить в аварию, ремонт сервоприводов часто становится первым вариантом, который рассматривают до покупки нового узла. И вопрос здесь не только в экономии. Иногда восстановление старого оборудования оказывается быстрее, надежнее и логичнее, чем долгая охота за современным аналогом.

Почему старые сервоприводы до сих пор работают

На многих предприятиях станки с ЧПУ, упаковочные линии, промышленные роботы и автоматические комплексы служат десятилетиями. Их механика может быть крепкой, рама — тяжелой, направляющие — живыми, а управляющая система — привычной для персонала. В такой картине старый сервопривод не выглядит случайным пережитком прошлого. Он часть отлаженной производственной цепочки.

Сервомотор, серводрайвер, энкодер, тормоз, кабели обратной связи и блок питания работают как единая система. Если заменить один элемент без учета совместимости, можно получить больше проблем, чем пользы. Новый привод должен подружиться с контроллером, протоколом управления, параметрами оси, типом датчика положения и механической передачей.

Поэтому старое оборудование часто не спешат списывать. Оно уже настроено, известно по поведению, встроено в технологический процесс и не требует переобучения всей смены.

Что обычно ломается в возрастных сервосистемах

Возраст сам по себе не является приговором. Но годы работы постепенно меняют состояние электронных и механических компонентов. В серводрайверах высыхают электролитические конденсаторы, устают силовые модули, деградируют реле, загрязняются платы, изнашиваются вентиляторы и разъемы.

В сервомоторах чаще всего страдают подшипники, тормозной механизм, изоляция обмоток, кабельные вводы и энкодер. При этом неисправность не всегда выглядит очевидно. Привод может включаться, реагировать на команды, но под нагрузкой перегреваться, шуметь, терять позицию или периодически выдавать ошибку обратной связи.

Особенно коварны плавающие дефекты. Утром станок запускается без жалоб, после прогрева начинает сбоить, а после перезапуска снова работает. Такие симптомы часто связаны с микротрещинами пайки, старением компонентов, плохим контактом, нарушением экранирования кабеля или перегревом силовой части.

Когда восстановление действительно имеет смысл

Ремонт старого сервопривода оправдан, если оборудование остается ценным для производства, а неисправность можно локализовать. Например, если вышли из строя конденсаторы, вентилятор, силовые ключи, датчик обратной связи, подшипники или тормоз, восстановление часто оказывается рациональным решением.

В пользу ремонта говорят несколько признаков:

• станок выполняет актуальные задачи и не требует полной модернизации;
• механика оборудования находится в нормальном состоянии;
• привод совместим с существующей системой ЧПУ;
• есть возможность провести диагностику на стенде;
• повреждение не затронуло критически важные процессорные узлы;
• покупка нового блока связана с долгими сроками поставки;
• замена потребует сложной перенастройки всей линии.

Иногда старый сервопривод выгоднее восстановить просто потому, что он оригинальный. Его параметры уже подходят к оси, энкодер корректно работает с контроллером, а серводрайвер понимает нужные команды. Новый аналог может быть мощнее и свежее, но потребовать переделки шкафа управления, кабелей, программных настроек и документации.

Когда ремонт превращается в лотерею

Не каждый старый привод стоит спасать. Если плата серьезно повреждена, дорожки выгорели, процессорный модуль недоступен, трансформатор разрушен, а схема не поддается восстановлению, ремонт может стать дорогим экспериментом без гарантии стабильной работы.

Плохой знак — повторяющиеся отказы после нескольких восстановлений. Если серводрайвер уже не раз горел, а причина так и не найдена, проблема может быть не в самом блоке. Ее стоит искать в питании, заземлении, тормозном резисторе, кабелях, механической перегрузке или неверных параметрах управления.

Рискован и ремонт без проверки под нагрузкой. Заменить деталь на плате мало. Нужно убедиться, что привод корректно стартует, держит ток, обрабатывает сигналы энкодера, не перегревается, не уходит в защиту и стабильно работает в реальном режиме.

Диагностика: главный фильтр между ремонтом и заменой

Перед решением о восстановлении нужна полноценная диагностика. Сначала изучают симптомы: код аварии, момент появления ошибки, температуру, шум, характер движения оси. Затем проверяют питание, состояние кабелей, разъемов, заземления, тормозной цепи и вентиляции шкафа управления.

После этого внимание переходит к самому приводу. В серводрайвере оценивают силовую часть, цепи питания, плату управления, конденсаторы, реле, оптроны и следы перегрева. В сервомоторе проверяют сопротивление обмоток, изоляцию, подшипники, тормоз, энкодер и целостность кабельного вывода.

Важный момент — отделить неисправность привода от проблем механики. Изношенная шарико-винтовая пара, подклинивающие направляющие, люфт в муфте или пересохшая смазка могут заставить даже исправный мотор работать с перегрузкой. В этом случае ремонт электроники не решит проблему, а только временно уберет следствие.

Старый сервопривод против нового: не все решает дата выпуска

На бумаге новый привод почти всегда выглядит привлекательнее. У него выше энергоэффективность, удобнее диагностика, больше функций, компактнее корпус и проще связь с современными контроллерами. Но производство живет не на бумаге, а в графике заказов.

Замена старого сервопривода на новый может потянуть за собой целую цепочку работ: подбор аналога, проверку совместимости, замену кабелей, настройку параметров, изменение схемы подключения, адаптацию программы ЧПУ, обучение персонала и пробные запуски. Если линия должна работать каждый день, такая модернизация может оказаться сложнее, чем аккуратное восстановление существующего узла.

С другой стороны, если оборудование планируют развивать, повышать скорость, менять систему управления или интегрировать в современную автоматизацию, ремонт старого привода может стать только отсрочкой. Тогда разумнее рассматривать обновление сервосистемы как часть модернизации.

Какие узлы чаще всего удается восстановить

В старых сервоприводах ремонтопригодность часто выше, чем кажется. Многие элементы можно заменить или восстановить без полной замены блока. Успешно ремонтируются цепи питания, силовые каскады, вентиляторы, разъемы, реле, конденсаторы, тормозные цепи и участки платы после локального перегрева.

В сервомоторах обычно восстанавливают подшипниковые узлы, электромагнитный тормоз, кабельные выводы, датчик положения и посадочные места. После ремонта мотор должен пройти проверку вращения, нагрева, вибрации и сигнала обратной связи. Особенно аккуратной требует работа с энкодером: малейшее смещение может вызвать рывки, ошибку коммутации и потерю точности.

Иногда помогает не только ремонт, но и профилактическое обновление. Например, замена старых конденсаторов, чистка плат, восстановление вентиляции и проверка разъемов могут продлить жизнь привода еще до серьезной аварии.

Скрытая экономика: простой дороже детали

Главная ошибка при выборе между ремонтом и заменой — считать только цену компонента. На самом деле важны сроки простоя, стоимость брака, доступность специалистов, доставка оборудования, настройка и риск повторного запуска.

Если станок стоит, предприятие теряет не только деньги за смену. Срываются сроки, простаивает персонал, нарушается цепочка операций, а срочные заказы превращаются в стресс. На этом фоне восстановление старого сервопривода может быть выгодным даже тогда, когда сама ремонтная смета выглядит заметной.

Но экономить вслепую нельзя. Дешевый ремонт без диагностики, некачественные компоненты и отсутствие испытаний могут привести к повторной поломке. Тогда предприятие платит дважды: сначала за быстрый ремонт, потом за новый простой.

Как понять, что старый привод пора списывать

Есть ситуации, когда восстановление уже не выглядит разумным. Например, если привод работает на критически важном участке, часто выходит из строя, не имеет доступных компонентов и не поддерживается документацией. Также стоит задуматься о замене, если точность станка уже не соответствует задачам, а управление устарело настолько, что ограничивает производство.

Списывать сервопривод стоит, если:

• ремонт стоит почти как замена;
• нет возможности проверить блок после восстановления;
• повреждение затронуло редкие микросхемы или процессор;
• оборудование постоянно перегревается;
• запасные части приходится искать случайно;
• модернизация все равно запланирована;
• повторяемость и точность уже не удовлетворяют требованиям.

В таких случаях ремонт может быть временной мерой, но не стратегическим решением. Лучше заранее планировать замену, чем ждать аварии в самый загруженный период.

Профилактика для возрастной техники

Старые сервоприводы особенно нуждаются в аккуратном обслуживании. Чем старше электроника, тем важнее чистый шкаф управления, нормальное охлаждение, стабильное питание и внимательное отношение к первым симптомам.

Полезно регулярно проверять температуру драйвера и двигателя, состояние вентиляторов, фильтров, разъемов, кабелей, тормозных резисторов и заземления. Не стоит игнорировать легкий гул, вибрацию, редкие ошибки позиционирования или запах перегрева. Для возрастного оборудования такие мелочи часто становятся ранним предупреждением.

Также важно хранить резервные копии параметров. Старый сервопривод может исправно работать годами, но сбой настроек после замены блока или случайного сброса способен остановить станок не хуже физической поломки.

Ремонт старых сервоприводов имеет смысл, когда оборудование еще нужно производству, механика находится в рабочем состоянии, неисправность понятна, а восстановление подтверждается диагностикой и испытаниями. В таких случаях старый привод может вернуться в строй без масштабной модернизации, переделки шкафа управления и долгого простоя.

Но ремонт не должен быть попыткой любой ценой оживить узел, который давно просится на замену. Правильный выбор рождается из расчета: состояние сервомотора, серводрайвера, энкодера, кабелей, механики, доступность запчастей, стоимость простоя и планы развития оборудования. Если смотреть на сервопривод не как на старую коробку с проводами, а как на часть целой производственной системы, ответ становится очевиднее: восстанавливать стоит там, где это возвращает точность, стабильность и экономический смысл.
